Металлические лотки

Описание

Техническая документация

Библиотека

Видео

Система металлических лотков – это комплексное решение для безопасной, упорядоченной и долговечной прокладки кабельных трасс (силовых, слаботочных, оптических, сигнальных кабелей и проводов). Система металлических кабельных лотков состоит из прямых секций (лотки), аксессуаров, элементов подвеса и крепления.
Система включает три основных типа изделий: листовые, лестничные и проволочные лотки - каждый из которых адаптирован под конкретные условия эксплуатации, но объединён общими принципами работы и назначением.
Элементы системы металлических лотков, изготавливаются в соответствии с основными требованиями ГОСТ 52868, ГОСТ 14918, ГОСТ 9.307, ГОСТ 5632, ГОСТ 30546.1 и других.

Основное назначение

Все типы металлических лотков решают следующие задачи:

– организация кабельных трасс любой сложности и протяжённости;

– защита кабелей от механических повреждений, пыли, влаги и внешних воздействий (в зависимости от типа лотка и наличия крышки);

– обеспечение вентиляции и теплоотвода (особенно актуально для силовых линий);

– удобный доступ к кабелям для ревизии, ремонта, модернизации;

– соблюдение требований пожарной безопасности и нормативных документов;

– эстетичное и структурированное оформление кабельных линий.

Особенности типов лотков

1. Листовые лотки (неперфорированные и перфорированные):

– сплошная стенка или перфорация по основанию и бортам;

– максимальная защита от внешних воздействий (пыль, влага, химикаты) — у неперфорированных;

– улучшенный теплоотвод и снижение веса — у перфорированных;

– подходят для помещений и улицы (с учётом покрытия).

2. Лестничные лотки:

– конструкция из двух продольных профилей и поперечных перемычек («ступеней»);

– высокая несущая способность (выдерживают тяжёлые силовые кабели);

– отличная вентиляция;

– быстрый монтаж и доступ к кабелям;

– применяются на промышленных объектах, эстакадах, в зонах с высокой нагрузкой.

3. Проволочные лотки:

– Сетчатая структура из сваренной стальной проволоки;

– малый вес, высокая гибкость трассы;

– максимальный воздухообмен и лёгкий визуальный контроль кабелей;

– простота монтажа и модификации трассы;

– оптимальны для серверных, ЦОД, административных зданий, подвесных потолков.

Материалы и защита от коррозии

Изделия изготавливаются из:

– оцинкованной стали (по методу Сендзимира), климатическое исполнение и категория размещения УХЛ2;

– стали с последующим нанесением цинкового покрытия электрохимическим методом, климатическое исполнение и категория размещения УХЛ2;

– стали с последующим покрытием горячим цинком по ГОСТ 9.307, климатическое исполнение и категория размещения УХЛ1;

– нержавеющей стали (AISI 304, AISI 316, AISI 409), климатическое исполнение и категория размещения В1;

Также изделия могут покрываться порошковой краской (в т.ч. по каталогу RAL) для улучшения внешнего вида и защиты.

Области применения

Подходят для:

– промышленных предприятий (цеха, склады, производства);

– коммерческих и административных зданий (офисы, ТРЦ, гостиницы);

– жилых комплексов и инфраструктуры (подъезды, парковки, туннели);

– энергетических объектов (подстанции, ТЭЦ, ГРЭС);

– транспортной инфраструктуры (аэропорты, вокзалы, метро);

– наружных трасс (эстакады, галереи, опоры ЛЭП).

Информация по окрашиванию кабеленесущих систем

Показать всё

Сортировать по:

Популярности

Цене

Популярности

Артикулу

Дате добавления

Сбросить параметры

Товаров на странице:

Все

Array
(
    [0] => SHOW_COUNTER
    [1] => DESC
    [2] => SORT
    [3] => ASC
)

Крышка переходника левого Стандарт INOX (AISI 304) 500х400 (0,8 мм) Промрукав

Артикул: PR16.5522

Бренд: Промрукав

Статус: Заказная

Минимальная (внутренняя) упаковка, Количество: 1 шт.

Устойчивость к УФ-излучению

В сравнение

2 960,62 руб./шт.

Базовая цена

Заказать

Переходник упрощённый горизонтальный Стандарт HDZ на 250 мм Н80 (0,7 мм) Промрукав

Артикул: PR16.1523

Бренд: Промрукав

Статус: Заказная

Минимальная (внутренняя) упаковка, Количество: 1 шт.

Устойчивость к УФ-излучению

В сравнение

881,28 руб./шт.

Базовая цена

Заказать

Переходник симметричный Стандарт HDZ 600х400х100 (0,8 мм) Промрукав

Артикул: PR16.1506

Бренд: Промрукав

Статус: Заказная

Минимальная (внутренняя) упаковка, Количество: 1 шт.

Устойчивость к УФ-излучению

В сравнение

6 077,75 руб./шт.

Базовая цена

Заказать

Лоток неперфорированный Стандарт 150х80х3000 (0,7 мм) RAL (6 м/уп) Промрукав

Артикул: PR16.1884

Бренд: Промрукав

Статус: Заказная

Минимальная (внутренняя) упаковка, Количество: 3 м

Устойчивость к УФ-излучению

В сравнение

2 172,08 руб./м

6 516,24 руб./уп

Базовая цена

Заказать

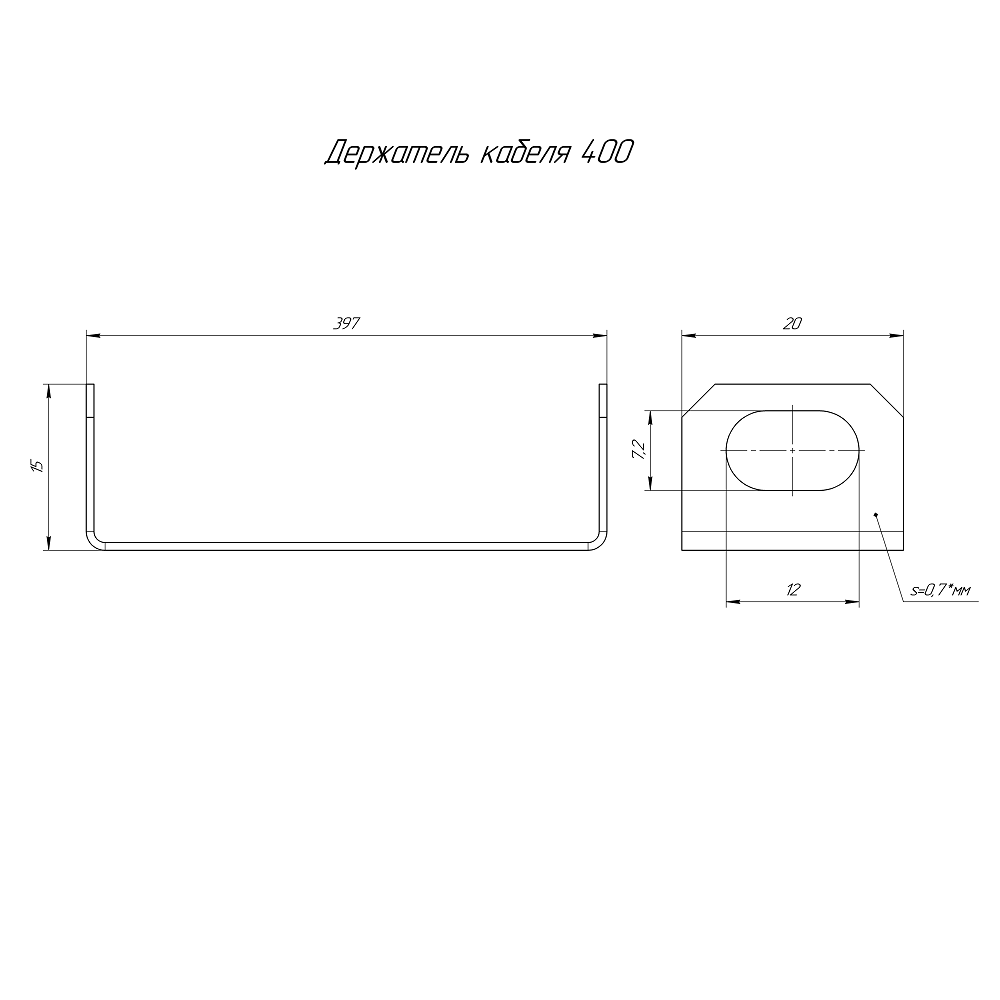

Держатель кабеля Стандарт INOX (AISI 316) 400 (0,7 мм) (10 шт/уп) Промрукав

Держатель кабеля Стандарт INOX (AISI 316) 400 (0,7 мм) (10 шт/уп) Промрукав

Артикул: PR16.32034

Бренд: Промрукав

Статус: Заказная

Минимальная (внутренняя) упаковка, Количество: 10 шт.

Устойчивость к УФ-излучению

В сравнение

543,88 руб./шт.

5 438,80 руб./уп

Базовая цена

Заказать

Переходник левый Стандарт 150х100х100 (0,7 мм) Промрукав

Артикул: PR16.10159

Бренд: Промрукав

Статус: Заказная

Минимальная (внутренняя) упаковка, Количество: 1 шт.

Устойчивость к УФ-излучению

В сравнение

766,56 руб./шт.

Базовая цена

Заказать

Ответвитель Т-образный Стандарт INOX (AISI 316) 500х100 (0,8 мм) Промрукав

Артикул: PR16.2855

Бренд: Промрукав

Статус: Заказная

Минимальная (внутренняя) упаковка, Количество: 1 шт.

Устойчивость к УФ-излучению

В сравнение

15 630,27 руб./шт.

Базовая цена

Заказать

Ответвитель Т-образный вертикальный Стандарт INOX (AISI 304) 100х100 (0,7 мм) Промрукав

Артикул: PR16.2720

Бренд: Промрукав

Статус: Заказная

Минимальная (внутренняя) упаковка, Количество: 1 шт.

Устойчивость к УФ-излучению

В сравнение

5 776,57 руб./шт.

Базовая цена

Заказать

Крышка угла горизонтального 90 градусов Стандарт INOX (AISI 304) 200 (0,7 мм) Промрукав

Артикул: PR16.3518

Бренд: Промрукав

Статус: Заказная

Минимальная (внутренняя) упаковка, Количество: 1 шт.

Устойчивость к УФ-излучению

В сравнение

2 317,64 руб./шт.

Базовая цена

Заказать

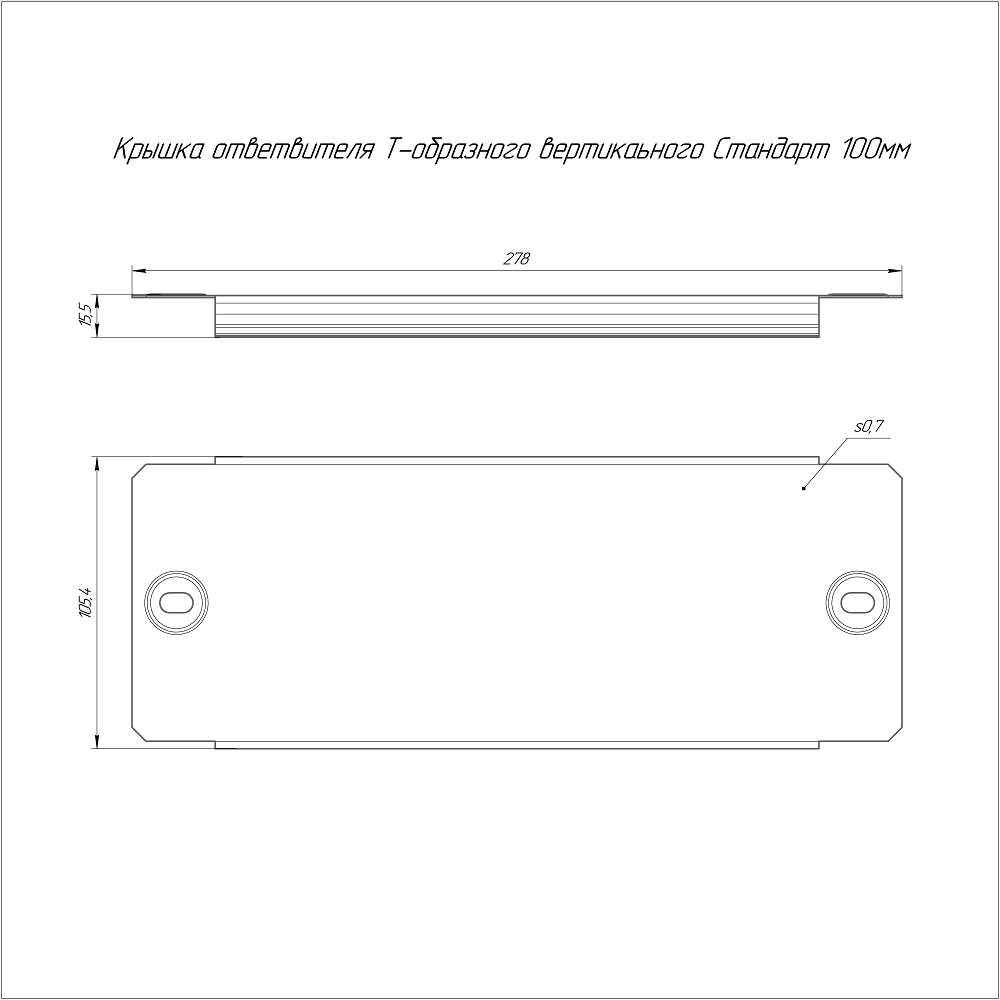

Крышка ответвителя Т-образного вертикального Стандарт INOX (AISI 316) 100 (0,7 мм) Промрукав

Артикул: PR16.2770

Бренд: Промрукав

Статус: Заказная

Минимальная (внутренняя) упаковка, Количество: 1 шт.

Устойчивость к УФ-излучению

В сравнение

1 478,62 руб./шт.

Базовая цена

Заказать

Угол горизонтальный изменяемый 0-45 градусов Стандарт 150х100 (0,7 мм) Промрукав

Артикул: PR16.0987

Бренд: Промрукав

Статус: Заказная

Минимальная (внутренняя) упаковка, Количество: 1 шт.

Устойчивость к УФ-излучению

В сравнение

532,49 руб./шт.

Базовая цена

Заказать

Переходник правый с крышкой Стандарт 400х150х100 (0,8 мм) Промрукав

Артикул: PR16.0711

Бренд: Промрукав

Статус: Заказная

Минимальная (внутренняя) упаковка, Количество: 1 шт.

Устойчивость к УФ-излучению

В сравнение

3 130,29 руб./шт.

Базовая цена

Заказать
