Система металлических лотков – это комплексное решение для безопасной, упорядоченной и долговечной прокладки кабельных трасс (силовых, слаботочных, оптических, сигнальных кабелей и проводов). Система металлических кабельных лотков состоит из прямых секций (лотки), аксессуаров, элементов подвеса и крепления.
Система включает три основных типа изделий: листовые, лестничные и проволочные лотки - каждый из которых адаптирован под конкретные условия эксплуатации, но объединён общими принципами работы и назначением.
Элементы системы металлических лотков, изготавливаются в соответствии с основными требованиями ГОСТ 52868, ГОСТ 14918, ГОСТ 9.307, ГОСТ 5632, ГОСТ 30546.1 и других.

Основное назначение

Все типы металлических лотков решают следующие задачи:

– организация кабельных трасс любой сложности и протяжённости;

– защита кабелей от механических повреждений, пыли, влаги и внешних воздействий (в зависимости от типа лотка и наличия крышки);

– обеспечение вентиляции и теплоотвода (особенно актуально для силовых линий);

– удобный доступ к кабелям для ревизии, ремонта, модернизации;

– соблюдение требований пожарной безопасности и нормативных документов;

– эстетичное и структурированное оформление кабельных линий.

Особенности типов лотков

1. Листовые лотки (неперфорированные и перфорированные):

– сплошная стенка или перфорация по основанию и бортам;

– максимальная защита от внешних воздействий (пыль, влага, химикаты) — у неперфорированных;

– улучшенный теплоотвод и снижение веса — у перфорированных;

– подходят для помещений и улицы (с учётом покрытия).

2. Лестничные лотки:

– конструкция из двух продольных профилей и поперечных перемычек («ступеней»);

– высокая несущая способность (выдерживают тяжёлые силовые кабели);

– отличная вентиляция;

– быстрый монтаж и доступ к кабелям;

– применяются на промышленных объектах, эстакадах, в зонах с высокой нагрузкой.

3. Проволочные лотки:

– Сетчатая структура из сваренной стальной проволоки;

– малый вес, высокая гибкость трассы;

– максимальный воздухообмен и лёгкий визуальный контроль кабелей;

– простота монтажа и модификации трассы;

– оптимальны для серверных, ЦОД, административных зданий, подвесных потолков.

Материалы и защита от коррозии

Изделия изготавливаются из:

– оцинкованной стали (по методу Сендзимира), климатическое исполнение и категория размещения УХЛ2;

– стали с последующим нанесением цинкового покрытия электрохимическим методом, климатическое исполнение и категория размещения УХЛ2;

– стали с последующим покрытием горячим цинком по ГОСТ 9.307, климатическое исполнение и категория размещения УХЛ1;

– нержавеющей стали (AISI 304, AISI 316, AISI 409), климатическое исполнение и категория размещения В1;

Также изделия могут покрываться порошковой краской (в т.ч. по каталогу RAL) для улучшения внешнего вида и защиты.

Области применения

Подходят для:

– промышленных предприятий (цеха, склады, производства);

– коммерческих и административных зданий (офисы, ТРЦ, гостиницы);

– жилых комплексов и инфраструктуры (подъезды, парковки, туннели);

– энергетических объектов (подстанции, ТЭЦ, ГРЭС);

– транспортной инфраструктуры (аэропорты, вокзалы, метро);

– наружных трасс (эстакады, галереи, опоры ЛЭП).

Информация по окрашиванию кабеленесущих систем

Показать всё

Сортировать по:

Популярности

Цене

Популярности

Артикулу

Дате добавления

Сбросить параметры

Товаров на странице:

Все

Array
(
    [0] => SHOW_COUNTER
    [1] => DESC
    [2] => SORT
    [3] => ASC
)

Лоток неперфорированный Профи HDZ 600х100х3000 (1,2 мм) (6 м/уп) Промрукав

Артикул: PR16.13886

Бренд: Промрукав

Статус: Заказная

Минимальная (внутренняя) упаковка, Количество: 3 м

Устойчивость к УФ-излучению

В сравнение

10 455,43 руб./м

31 366,29 руб./уп

Базовая цена

Заказать

Лоток неперфорированный Профи HDZ 400х80х3000 (1,5 мм) (6 м/уп) Промрукав

Артикул: PR16.13924

Бренд: Промрукав

Статус: Заказная

Минимальная (внутренняя) упаковка, Количество: 3 м

Устойчивость к УФ-излучению

В сравнение

5 513,55 руб./м

16 540,65 руб./уп

Базовая цена

Заказать

Лоток неперфорированный Профи 400х80х3000 (1,2 мм) (6 м/уп) Промрукав

Артикул: PR16.12850

Бренд: Промрукав

Статус: Заказная

Минимальная (внутренняя) упаковка, Количество: 3 м

Устойчивость к УФ-излучению

В сравнение

3 476,71 руб./м

10 430,13 руб./уп

Базовая цена

Заказать

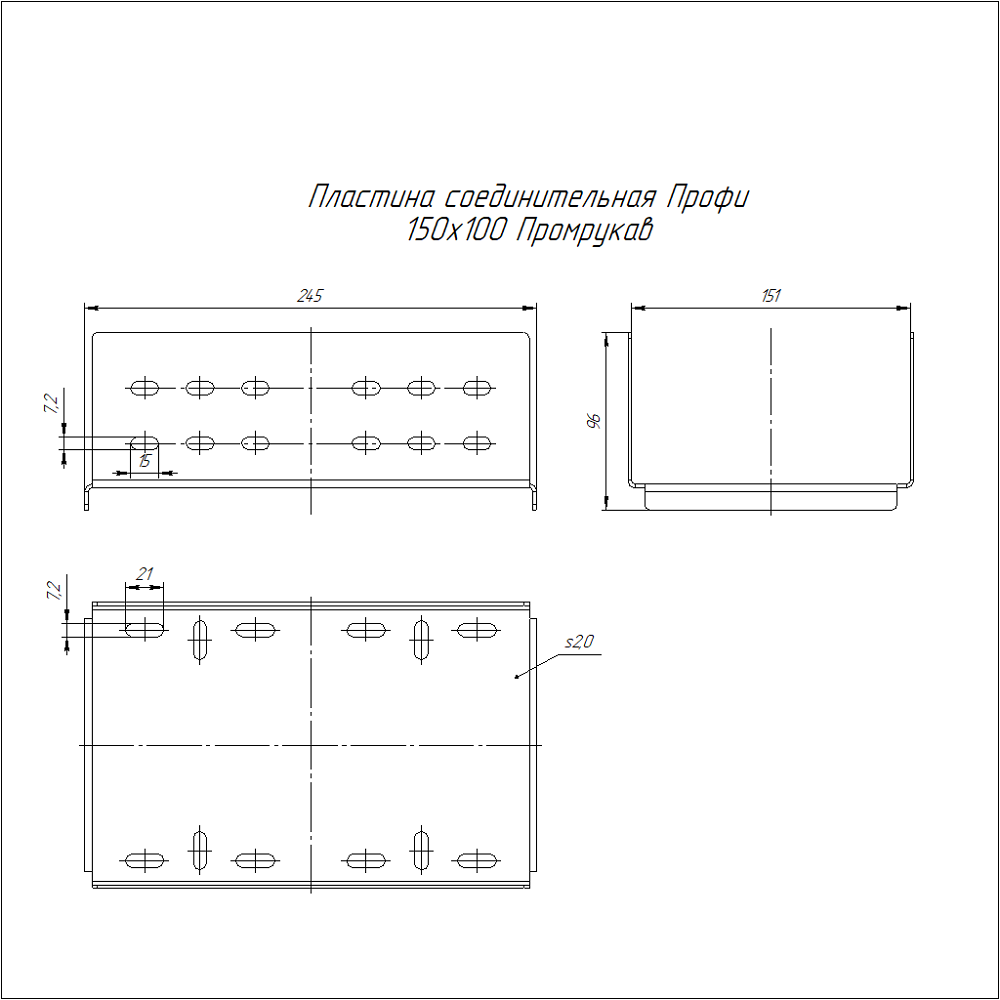

Пластина соединительная Профи 150х100 (2,0 мм) Промрукав

Артикул: PR16.31918

Бренд: Промрукав

Статус: Заказная

Минимальная (внутренняя) упаковка, Количество: 1 шт.

Устойчивость к УФ-излучению

В сравнение

987,89 руб./шт.

Базовая цена

Заказать

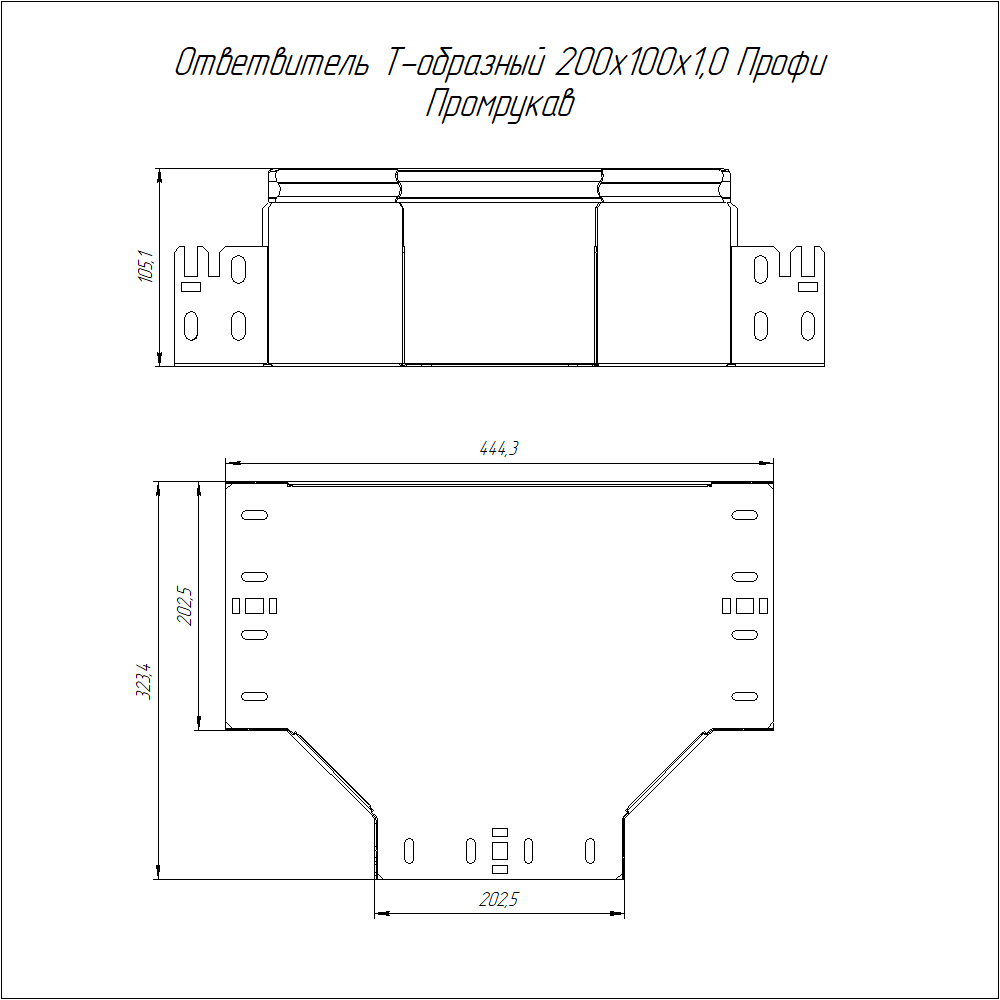

Ответвитель Т-образный Профи 200х100 (1,0 мм) Промрукав

Артикул: PR16.14307

Бренд: Промрукав

Статус: Заказная

Минимальная (внутренняя) упаковка, Количество: 1 шт.

Устойчивость к УФ-излучению

В сравнение

2 181,71 руб./шт.

Базовая цена

Заказать

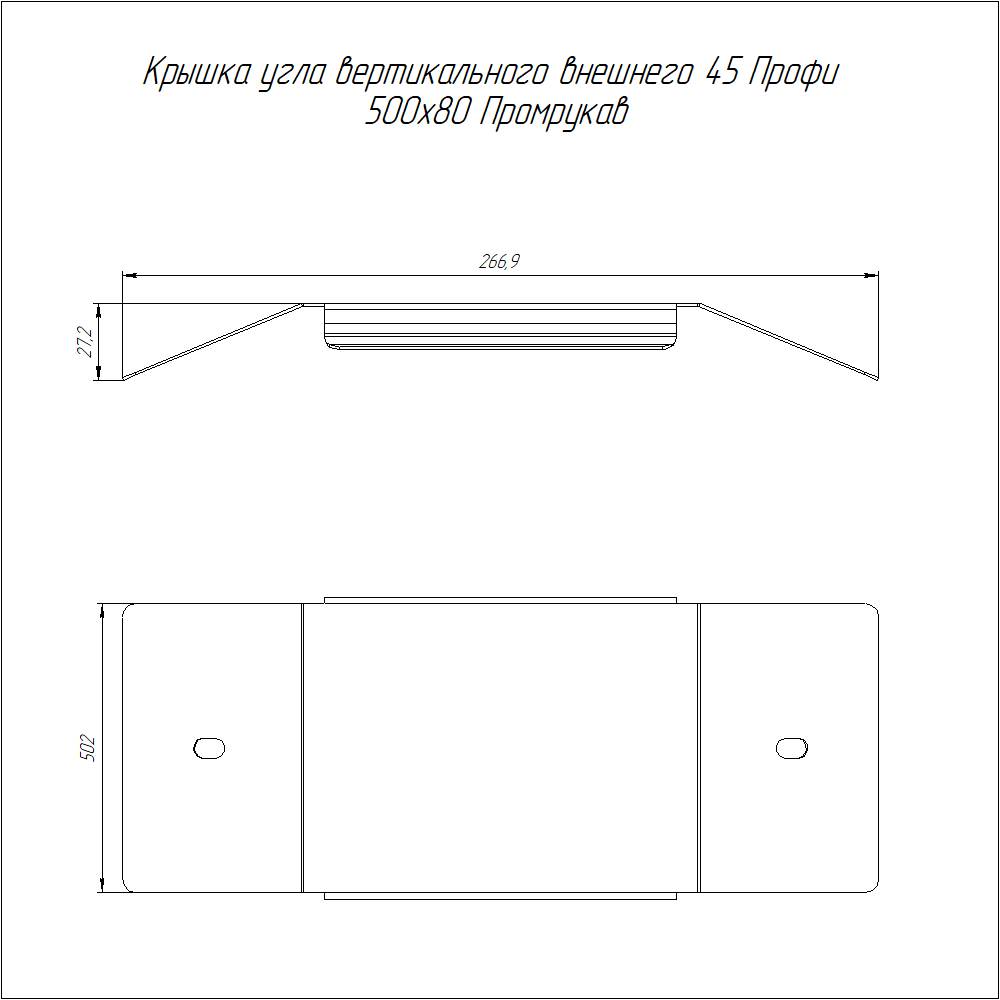

Крышка угла вертикального внешнего 45 градусов Профи INOX (AISI 316) 500х80 (1,0 мм) Промрукав

Артикул: PR16.16830

Бренд: Промрукав

Статус: Заказная

Минимальная (внутренняя) упаковка, Количество: 1 шт.

Устойчивость к УФ-излучению

В сравнение

4 297,53 руб./шт.

Базовая цена

Заказать

Крышка угла вертикального внешнего 45 градусов Профи INOX (AISI 304) 200х100 (1,0 мм) Промрукав

Артикул: PR16.16813

Бренд: Промрукав

Статус: Заказная

Минимальная (внутренняя) упаковка, Количество: 1 шт.

Устойчивость к УФ-излучению

В сравнение

1 881,84 руб./шт.

Базовая цена

Заказать

Лоток перфорированный Профи INOX (AISI 304) 100х80х6000 (1,5 мм) (12 м/уп) Промрукав

Артикул: PR16.13303

Бренд: Промрукав

Статус: Заказная

Минимальная (внутренняя) упаковка, Количество: 6 м

Устойчивость к УФ-излучению

В сравнение

7 363,52 руб./м

44 181,12 руб./уп

Базовая цена

Заказать

Лоток неперфорированный Профи INOX (AISI 316) 100х100х3000 (2,0 мм) (6 м/уп) Промрукав

Артикул: PR16.13742

Бренд: Промрукав

Статус: Заказная

Минимальная (внутренняя) упаковка, Количество: 3 м

Устойчивость к УФ-излучению

В сравнение

17 472,72 руб./м

52 418,16 руб./уп

Базовая цена

Заказать

Лоток неперфорированный Профи 150х80х3000 (1,0 мм) (6 м/уп) Промрукав

Артикул: PR16.12785

Бренд: Промрукав

Статус: Заказная

Минимальная (внутренняя) упаковка, Количество: 3 м

Устойчивость к УФ-излучению

В сравнение

1 556,27 руб./м

4 668,81 руб./уп

Базовая цена

Заказать

Угол вертикальный внутренний 45 градусов Профи INOX (AISI 316) 300х50 (1,0 мм) Промрукав

Артикул: PR16.14923

Бренд: Промрукав

Статус: Заказная

Минимальная (внутренняя) упаковка, Количество: 1 шт.

Устойчивость к УФ-излучению

В сравнение

5 280,87 руб./шт.

Базовая цена

Заказать

Лоток перфорированный Профи 500х50х3000 (1,5 мм) (6 м/уп) Промрукав

Артикул: PR16.4981

Бренд: Промрукав

Статус: Заказная

Минимальная (внутренняя) упаковка, Количество: 3 м

Устойчивость к УФ-излучению

В сравнение

4 536,58 руб./м

13 609,74 руб./уп

Базовая цена

Заказать
