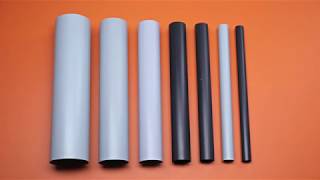

Жесткая труба из ПВХ
(поливинилхлорида)
Жесткие трубы из поливинилхлорида предназначены для защиты изолированных проводов и кабелей в электрических установках и системах связи от механических повреждений и агрессивного воздействия окружающей среды. Применяются для скрытой и открытой прокладки в несущих и ограждающих конструкциях жилых, административных и производственных зданий и сооружений. Трубы подразделяются по прочности на типы: «Легкая», «Тяжелая».
Область применения:
- прокладка слаботочных и силовых электросетей, эксплуатируемых при напряжении переменного тока величиной до 1000 В;
- прокладка компьютерных, телевизионных, телефонных и IT-сетей и коммуникаций;
- использование в огнестойких кабельных линиях;
- прокладка проводки в междуэтажных перекрытиях.
Надежность:
- композиция ПВХ соответствует требованиям пожарной безопасности по ГОСТ Р53313-2009, категория горения ПВ-0;
- изготавливаются из первичного сырья;
- высокая коррозионная и химическая стойкость;
- труба «Тяжелого» типа способна выдерживать большие механические нагрузки (допускается заливка бетоном);
- труба устойчива к воздействию влаги, которой она может подвергаться в режиме нормальной эксплуатации;
- труба устойчива к старению;
- в исполнении "Атмосферостойкая" труба устойчива к фотоокислительному старению (сохраняет свои физико-механические свойства при эксплуатации на открытом воздухе, по сравнению с гофрированными трубами из ПВХ).
- при необходимости расширения кабельной сети, провода и кабеля закладываются в те же трубы без разрушения поверхности стен;
- труба в 5-7 раз легче стальных труб (упрощает транспортировку, хранение и монтаж).
Номенклатура
* Испытания проводятся по ГОСТ Р МЭК 61386.21-2014 (п.10)
Технические условия | ТУ 22.21.21-001-52715257-2017 |
Типы по степени сопротивления сжатию* | не менее 350 Н - Тип «Легкая» не менее 750 Н - Тип «Тяжелая» |
Ассортимент диаметров (мм) | 16, 20, 25, 32, 40, 50, 63 |
Цвет | RAL 7035 (серый), RAL 9005 (черный), RAL 9003 (белый), RAL 8001 (под цвет дерева «Бук»), RAL 1001 (под цвет дерева «Сосна») |
Степень защиты от воздействия окружающей среды | IP67 по ГОСТ 14254-2015 |
Степень защиты от вредных механических воздействий по ГОСТ IEC 62262-2015 | IК07 |
Энергия удара по ГОСТ IEC 62262-2015 | до 2 Дж |
Климатическое исполнение по ГОСТ 15150-69 | УХЛ2 УХЛ1 (для исполнения "Атмосферостойкие") |
Температура монтажа | -5 ˚С до +60 ˚С |
Температура эксплуатации | -40 ˚С до +60 ˚С |
Электрическая прочность изоляции по ГОСТ Р МЭК 61386.22 (п.11), ГОСТ Р МЭК 61386.1 (п.11.3) | не менее 2000 В (50 Гц, в течение 15 мин.) |
Сопротивление изоляции по ГОСТ Р МЭК 61386.22 (п.11), ГОСТ Р МЭК 61386.1 (п.11.3) | не менее 100 МОм (500 В, в течение 1 мин.) |
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 | «0» |
Материал | Композиция ПВХ (поливинилхлорид) |
Упаковка | Отрезки по 2 или 3 метра в полиэтиленовом рукаве |
Гарантийный срок эксплуатации | 2 года с даты продажи, при сохранении этикетки |
Гарантийный срок эксплуатации для продукции на экспорт | 24 месяца со дня его ввода в эксплуатацию, но не более 36 месяцев с момента их проследования через Государственную границу России |
Срок хранения | В упаковке предприятия-изготовителя 2 года с даты производства |
* Испытания проводятся по ГОСТ Р МЭК 61386.21-2014 (п.10)
Стойкость полимерного материала к агрессивным средам определена по ГОСТ 12020-72, определяющий сопротивляемость в баллах. Чем выше балл, тем лучше сопротивляемость материала воздействию агрессивной среды. Стойкость к различным средам оценивается по изменению их массы, причем по пятибалльной шкале.
Таблица химической стойкости поливинилхлорида | |
---|---|
Среда | [A]/[B] |
Кислоты: | |
1. Минеральные, средней концентрации | 5/4 |
2. Минеральные, высокой концентрации | 4/2 |
3. Органические, разбавленные | 4/3 |
4. Органические, нерастворимые в воде | 3/3 |
Растворы: | |
1. Минеральных солей | 5/4 |
2. Щелочей | 5/4 |
3. Окислителей | 4/2 |
Минеральные масла | 5/4 |
Растворители алифатические | 4/3 |
Растворители ароматические | 1/1 |
[А]- холодные среды; [В]- горячие среды.
1 — материал не стоек и быстро разрушается; 2 — стойкость недостаточна, к применению не рекомендуется; 3 — материал устойчив не во всех случаях; 4 — удовлетворительная; 5 — высокая стойкость.
Изменение механических свойств определено в соответствии с ГОСТ 12020 по трехбалльной шкале.
Таблица механической стойкости поливинилхлорида | |
---|---|
Среда | Балл |
H2SO4 20-60% | 3 |
HNO3 50% | 3 |
HCl до 37% | 3 |
Ацетон | 1 |
Этанол | 3 |
Бензол | 1 |
Фенол | 2;3 |
1 - пластик утратил более 15% (реактопласты — более 25%) прочности и одновременно 20% деформируемости;
2 - пластик утратил по прочности до 15% (реактопласты — до 25%), а по деформируемости до 20%;
3 – пластик утратил прочности и деформируемости материала не более чем на 10% (для реактопластов — 15%).


Таблица размеров и упаковки:
Наружный диаметр, мм ±0,4 | Толщина стенки, мм | Общая длина в упаковке, м | |||
---|---|---|---|---|---|
Тип «Легкая» | Тип «Тяжелая» | Отрезки по 2 м | Отрезки по 3 м | ||
16 | 0,8+0,30 | 1,1+0,30 | 100 | 150 | |
20 | 0,9+0,30 | 1,2+0,30 | 100 | 150 | |
25 | 0,9+0,30 | 1,3+0,30 | 80 | 120 | |
32 | 1,0+0,25 | 1,4+0,35 | 60 | 90 | |
40 | 1,2+0,25 | 1,8+0,35 | 40 | 60 | |
50 | 1,4+0,30 | 2,0+0,40 | 20 | 30 | |
63 | 1,4+0,30 | 2,0+0,40 | 10 | 15 |
