Труба гофрированная из ПВХ
(поливинилхлорида)
- ПУЭ п. 7.1.37: Электропроводку в помещениях следует выполнять сменяемой.
- ГОСТ Р 50571.5.52-2011 п. 522.8.12: Кабели и проводники не должны быть повреждены средствами фиксации.
- ГОСТ Р 50571.5.52-2011 п. 522.8.13: Кабели, шины и другие электрические проводники, которые проходят через температурные швы, должны быть выбраны и установлены таким образом, чтобы их перемещение не вызывало повреждений электрооборудования, например использование гибкого проводного соединения. В случае использовании гофрированных труб, кабель или провод не имеет жесткой фиксации, что обеспечивает возможность его перемещения. Чаще всего применение данного решения достаточно для компенсации температурных смещений.
- СП 256.1325800.2016 п. 15.24: Открытая прокладка незащищенных изолированных проводов на изоляторах должна выполняться на высоте не менее 2 м. Высота открытой прокладки защищенных проводов и кабелей и проводов, прокладываемых в трубах и коробах, плинтусах и наличниках с каналами для электропроводок, а также спусков к выключателям, розеткам, пусковым аппаратам, щиткам и светильникам, устанавливаемым на стенах, не нормируется.
- прокладка слаботочных и силовых электросетей, эксплуатируемых при напряжении переменного тока величиной до 1000 В;
- прокладка компьютерных, телевизионных, телефонных и IT-сетей и коммуникаций;
- использование в огнестойких кабельных линиях;
- дополнительная механическая защита труб для тёплых полов.
Надёжность:
- композиция ПВХ соответствует требованиям пожарной безопасности по ГОСТ Р53313-2009, категория горения ПВ-0;
- изготавливаются из первичного сырья;
- высокая коррозионная и химическая стойкость;
- труба «Тяжёлого» и «Сверхтяжёлого» типа способна выдерживать большие механические нагрузки (допускается заливка бетоном);
- труба устойчива к воздействию влаги, которой она может подвергаться в режиме нормальной эксплуатации;
- труба устойчива к старению.
- удобство протяжки кабеля обеспечивается наличием зонда (протяжки);
- лёгкость монтажа за счёт гибкости трубы;
- минимальное количество стыков - ввиду большой длины в бухте.
Технические условия | ТУ 22.21.29-001-52715257-2017 ТУ 22.21.29-010-52715257-2018 (тип «Строительная») |

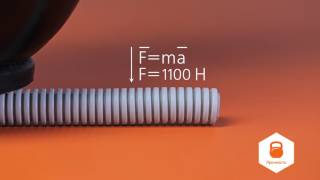

Типы по степени сопротивления сжатию* | не менее 200 Н - Тип «Строительная» не менее 350 Н - Тип «Легкая» не менее 750 Н - Тип «Тяжелая» не менее 1100 Н - Тип «Сверхтяжелая» |
Ассортимент диаметров (мм) | 16, 20, 25, 32, 40, 50, 63 |
Цвет | RAL 7035 (серый) RAL 9005 (чёрный) RAL 8001 (под цвет дерева «Бук») RAL 1001 (под цвет дерева «Сосна») |
Степень защиты от воздействия окружающей среды по ГОСТ 14254-2015 | IP66 - Тип «Легкая», «Тяжелая», «Сверхтяжелая» IP55 - Тип «Строительная» |
Степень защиты от вредных механических воздействий по ГОСТ IEC 62262-2015 | IК05 - Тип «Легкая» IК06 - Тип «Тяжелая», «Сверхтяжелая» |
Энергия удара по ГОСТ IEC 62262-2015 | до 0,7 Дж - Тип «Легкая» до 1 Дж - Тип «Тяжелая», «Сверхтяжелая» |
Прочность при растяжении до разрыва, не менее | Ø 16 — 100 Н Ø 20 — 100 Н Ø 25 — 300 Н Ø 32 — 300 Н Ø 40 — 500 Н Ø 50 — 800 Н Ø 63 — 800 Н |
Климатическое исполнение | УХЛ2 по ГОСТ 15150-69 |
Температура монтажа | -5 ˚С до +60 ˚С |
Температура эксплуатации | -40 ˚С до +60 ˚С |
Электрическая прочность изоляции по ГОСТ Р МЭК 61386.22 (п.11), ГОСТ Р МЭК 61386.1 (п.11.3)** | не менее 2000 В (50 Гц, в течение 15 мин.) |
Сопротивление изоляции по ГОСТ Р МЭК 61386.22 (п.11), ГОСТ Р МЭК 61386.1 (п.11.3)** | не менее 100 МОм (500 В, в течение 1 мин.) |
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0** | «0» |
Материал | Композиция ПВХ (поливинилхлорид) |
Протяжка (зонд) | Стальная проволока |
Радиус изгиба под углом 360˚ | 3 диаметра трубы |
Упаковка | Бухты в стретч-плёнке по 10, 15, 25, 50, 100 метров |
Гарантийный срок эксплуатации | 2 года с даты продажи, при сохранении этикетки |
Гарантийный срок эксплуатации для продукции на экспорт | 24 месяца со дня его ввода в эксплуатацию, но не более 36 месяцев с момента их проследования через Государственную границу России |
Срок хранения | В упаковке предприятия-изготовителя 2 года с даты производства |
* Испытания проводятся по ГОСТ Р МЭК 61386.1-2014 (п. 10.2)
** Для всех труб, кроме типа «Строительная».
Таблица химической стойкости поливинилхлорида | |
---|---|
Среда | [A]/[B] |
Кислоты: | |
1. Минеральные, средней концентрации | 5/4 |
2. Минеральные, высокой концентрации | 4/2 |
3. Органические, разбавленные | 4/3 |
4. Органические, нерастворимые в воде | 3/3 |
Растворы: | |
1. Минеральных солей | 5/4 |
2. Щелочей | 5/4 |
3. Окислителей | 4/2 |
Минеральные масла | 5/4 |
Растворители алифатические | 4/3 |
Растворители ароматические | 1/1 |
[А]- холодные среды; [В]- горячие среды.
1 — материал не стоек и быстро разрушается; 2 — стойкость недостаточна, к применению не рекомендуется; 3 — материал устойчив не во всех случаях; 4 — удовлетворительная; 5 — высокая стойкость.
Изменение механических свойств определено в соответствии с ГОСТ 12020 по трехбалльной шкале.
Таблица механической стойкости поливинилхлорида | |
---|---|
Среда | Балл |
H2SO4 20-60% | 3 |
HNO3 50% | 3 |
HCl до 37% | 3 |
Ацетон | 1 |
Этанол | 3 |
Бензол | 1 |
Фенол | 2;3 |
1 - пластик утратил более 15% (реактопласты — более 25%) прочности и одновременно 20% деформируемости;
2 - пластик утратил по прочности до 15% (реактопласты — до 25%), а по деформируемости до 20%;
3 – пластик утратил прочности и деформируемости материала не более чем на 10% (для реактопластов — 15%).


Памятка. Применение гофрированных труб.

Таблица выбора гофрированных труб:

Таблица размеров гофрированных труб:
Внешний диаметр, мм ±0,4 | Внутренний диаметр, мм | Длина в бухте (малая упаковка), м ±2% | Цвет |
---|---|---|---|
16 | 10,7 | 100, 50 (10, 25) | Серый, Чёрный, «Бук», «Сосна» |
20 | 14,1 | 100, 50 (10, 25) | Серый, Чёрный, «Бук», «Сосна» |
25 | 18,3 | 50 (10, 25) | Серый, Чёрный, «Бук», «Сосна» |
32 | 24,3 | 25 (10) | Серый, Чёрный, «Бук», «Сосна» |
40 | 31,2 | 15 | Серый, Чёрный, «Бук», «Сосна» |
50 | 39,6 | 15 | Серый, Чёрный, «Бук», «Сосна» |
63 | 50,6 | 15 | Серый, Чёрный, «Бук», «Сосна» |
