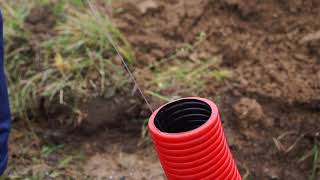

Труба гофрированная двустенная
для прокладки кабеля
- электроснабжение (строительство кабельной канализации напряжением до 10 кВ (данное условие подтверждается протоколами испытаний повышенным напряжением);
- телекоммуникации (строительство многоканальных магистральных и местных линий связи);
- транспортная инфраструктура (строительство кабельной канализации вдоль нефте-газопроводов, автомобильных и железных дорог, под взлётно-посадочными полосами аэропортов и т.п.);
- коммунальное хозяйство (в качестве альтернативы использованию бронированного кабеля в распределительных сетях наружного освещения, наружной рекламы и т.д.);
- монолитное строительство (в качестве образующего канала для силовой и информационной проводки). Как правило, для силовой проводки используются трубы красного цвета, для информационной проводки используются трубы синего цвета.
- на участках с высокой нагрузкой (под автомобильными и ж/д дорогами);
- при укладке кабельной канализации в стеснённых городских условиях;
- при укладке тяжёлого кабеля;
- при блочной укладке труб.
Надёжность:
- срок службы более 50 лет;
- высокая коррозионная и химическая стойкость;
- высокая герметичность соединения (прокладка во влажной среде);
- высокая степень защиты от сейсмических колебаний;
- стойкость к динамическим (ударным) и статическим нагрузкам;
- в исполнении «Не распространяющая горение, стойкая к ультрафиолету» труба соответствует требованиям пожарной безопасности ГОСТ Р МЭК 61386.1 (п. 13.1.3.1, п. 13.1.3.2) и устойчива к фотоокислительному старению (эксплуатация на открытом воздухе при воздействии прямых солнечных лучей) по ГОСТ 20.57.406-81 (метод 211-1);
- труба устойчива к воздействию влаги, которой она может подвергаться в режиме нормальной эксплуатации
- труба обладает соответствующей теплостойкостью.
- минимальное количество стыков при монтаже (по сравнению с гладкой полиэтиленовой трубой);
- малый вес (в 13-16 раз легче, по сравнению с асбестоцементными трубами);
- протяжка (зонд) облегчает ввод кабеля;
- возможна укладка в траншею без песчаной «подушки».
- уменьшение затрат за счёт скорости монтажа;
- низкая стоимость - по сравнению с аналогами (гладкими полиэтиленовыми трубами).
Технические условия | ТУ 22.21.29-006-52715257-2017 |
Типы по степени сопротивления сжатию* | не менее 450 Н - «Тип 450» не менее 750 Н - «Тип 750» |
Виды по степени сопротивления изгибу | «Гибкая» (с зондом или без зонда) «Жесткая» (без зонда) |
Исполнения по свойствам материала | «Безгалогенная» «Стойкая к ультрафиолету, не распространяющая горение» |
Ассортимент диаметров (мм) | «Гибкие» трубы: 50, 63, 75, 90, 110, 125, 160, 200 «Жесткие» трубы: 90, 110, 125, 160, 200 |
Цвет | Внешняя стенка: RAL 3000 (красный), RAL 5005 (синий) RAL 9005 (черный) - для исполнения «Стойкая к ультрафиолету, не распространяющая горение» Внутренняя стенка: RAL 9005 (черный) RAL 5005 (синий) - для исполнения «Стойкая к ультрафиолету, не распространяющая горение» |
Степень защиты от воздействия окружающей среды по ГОСТ 14254-2015 | IP67 Соединительная муфта: IP55, в местах соединения при использовании уплотнительных колец IP67 |
Климатическое исполнение по ГОСТ 15150-69 | В5 УХЛ1 (для исполнения «Стойкая к ультрафиолету, не распространяющая горение») |
Температура монтажа | -25 ˚С до +50 ˚С |
Температура эксплуатации | -55 ˚С до +90 ˚С |
Электрическая прочность изоляции по ГОСТ 1516.2-97 | не менее 10000 В |
Сопротивление изоляции по ГОСТ Р МЭК 61386.22 (п.11), ГОСТ Р МЭК 61386.1 (п.11.3) | не менее 100 МОм (500 В, в течение 1 мин.) |
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 | «0» |
Стойкость к воздействию солнечного излучения по ГОСТ 20.57.406-81 (метод 211-1)** | Соответствует (для исполнения «УФ») |
Материал | Внешняя стенка — ПНД Внутренняя стенка — ПНД |
Протяжка (зонд) | Полиамидный зонд или без зонда |
Радиус изгиба под углом 360˚ для гибких труб | 8 наружных диаметров трубы |
Комплектация | «Гибкие» трубы комплектуются соединительной муфтой с двумя уплотнительными кольцами «Жёсткие» трубы не комплектуются аксессуарами |
Упаковка | «Гибкие» трубы — бухты на поддоне по 20, 50 и 100 метров, в защитной от УФ-лучей стретч-плёнке «Жесткие» трубы — отрезки по 5,7 и 6 метров |
Гарантийный срок эксплуатации | 2 года с даты продажи, при сохранении этикетки |
Гарантийный срок эксплуатации для продукции на экспорт | 24 месяца со дня его ввода в эксплуатацию, но не более 36 месяцев с момента их проследования через Государственную границу России |
Срок хранения | В упаковке предприятия-изготовителя 2 года с даты производства |
Техническая документация | Альбом типовых решений |
* Испытания проводятся по ГОСТ Р МЭК 61386.24-2014 (п. 10.2)
** Постоянный режим облучения в течение 5 суток в камере солнечной радиации с интегральной поверхностной плотностью потока излучения 1125 Вт/м2 ± 10% (в том числе поверхностная плотность ультрафиолетовой части спектра 68 Вт/м2 ± 25%); температура в камере выдерживалась автоматически в границах 55±2 ˚С
Таблица химической стойкости полиэтилена | |
---|---|
Среда | [A]/[B] |
Кислоты: | |
1. Минеральные, средней концентрации | 5/5 |
2. Минеральные, высокой концентрации | 5/3 |
3. Органические, разбавленные | 5/4 |
4. Органические, нерастворимые в воде | 3/2 |
Растворы: | |
1. Минеральных солей | 5/5 |
2. Щелочей | 5/5 |
3. Окислителей | 4/2 |
Минеральные масла | 4/2 |
Растворители алифатические | 3/2 |
Растворители ароматические | 1/1 |
[А]- холодные среды; [В]- горячие среды.
1 — материал не стоек и быстро разрушается; 2 — стойкость недостаточна, к применению не рекомендуется; 3 — материал устойчив не во всех случаях; 4 — удовлетворительная; 5 — высокая стойкость.
Изменение механических свойств определено в соответствии с ГОСТ 12020 по трехбалльной шкале.
Таблица механической стойкости полиэтилена | |
---|---|
Среда | Балл |
H2SO4 20-60% | 3 |
HNO3 50% | 2 |
HCl до 37% | 2;3 |
Ацетон | 2;3 |
Этанол | 3 |
Бензол | 1 |
Фенол | 3 |
1 - пластик утратил более 15% (реактопласты — более 25%) прочности и одновременно 20% деформируемости;
2 - пластик утратил по прочности до 15% (реактопласты — до 25%), а по деформируемости до 20%;
3 – пластик утратил прочности и деформируемости материала не более чем на 10% (для реактопластов — 15%).


Памятка. Применение гофрированных труб.

Памятка. Комплексное решение для двустенных гофрированных труб.

Таблица размеров и кольцевой жесткости "гибких" двустенных труб:
Внешний диаметр, ± 0,4 мм | Внутренний диаметр, мм ± 0,2 % | Кольцевая жесткость не менее, кПа* | ||
---|---|---|---|---|
Тип 450 | Тип 750 | |||
50 | 39,2 | SN26 | SN38 | |
63 | 50,2 | SN18 | SN29 | |
75 | 56,0 | SN16 | SN24 | |
90 | 75,2 | SN12 | SN19 | |
110 | 92,3 | SN12 | SN16 | |
125 | 105,6 | SN9 | SN14 | |
160 | 120,0 | SN8 | SN10 | |
200 | 150,0 | SN6 | SN8 |
Таблица размеров упаковки "гибких" двустенных труб:
Внешний диаметр трубы, ± 0,4 мм | Длина в бухте, м | Высота бухты, м | Диаметр бухты, м | Количество бухт на поддоне*, шт. |
---|---|---|---|---|
50 | 100 | 0,5 | 1,0 | 4 |
50 | 50 | 0,3 | 1,0 | 7 |
50 | 20 | 0,28 | 0,7 | |
63 | 100 | 0,65 | 1,1 | 3 |
63 | 50 | 0,4 | 1,0 | 4 |
63 | 20 | 0,3 | 0,8 | |
75 | 50 | 0,55 | 1,05 | 4 |
75 | 20 | 0,35 | 0,9 | |
90 | 50 | 0,65 | 1,1 | 3 |
90 | 20 | 0,37 | 1,0 | |
110 | 50 | 0,75 | 1,25 | 3 |
110 | 20 | 0,45 | 1,0 | |
125 | 50 | 0,7 | 1,25 | 3 |
160 | 50 | 0,8 | 1,9 | |
200 | 35 | 0,65 | 2,0 |
Таблица размеров и кольцевой жесткости "жёстких" двустенных труб:
Внешний диаметр, ± 0,4 мм | Внутренний диаметр, мм ± 0,2 % | Кольцевая жесткость не менее, кПа* | ||
---|---|---|---|---|
Тип 450 | Тип 750 | |||
90 | 75,2 | SN12 | SN19 | |
110 | 92,3 | SN12 | SN16 | |
125 | 105,6 | SN9 | SN14 | |
160 | 120,0 | SN8 | SN10 | |
200 | 150,0 | SN6 | SN8 |
Таблица размеров упаковки "жёстких" двустенных труб:
Внешний диаметр трубы, ± 0,4 мм | Длина отрезка, м | Общая длина в упаковке, м | Высота упаковки, м | Ширина упаковки, м |
---|---|---|---|---|
90 | 5,7 / 6 | 34,2 / 36 | 0,18 | 0,18 |
110 | 5,7 / 6 | 34,2 / 36 | 0,22 | 0,22 |
125 | 5,7 / 6 | 34,2 / 36 | 0,25 | 0,25 |
160 | 5,7 / 6 | 22,8 / 24 | 0,32 | 0,32 |
200 | 5,7 / 6 | 11,4 / 12 | 0,2 | 0,4 |
