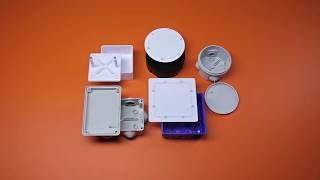

Коробки распределительные для открытой установки
(распаячные коробки)

Коробки распределительные применяются при прокладке электропроводки по стенам, потолкам зданий и сооружений. Распаячные коробки так же применяются для механической защиты мест соединения проводов и кабелей, а так же для защиты от проникновения пыли, влаги и посторонних предметов. Коробки придают эстетичный вид местам соединения проводов.
Область применения:
  • прокладка слаботочных и силовых электросетей, эксплуатируемых при напряжении переменного тока величиной до 400 В;
  • прокладка компьютерных, телевизионных, телефонных и IT-сетей и коммуникаций.
Преимущества распределительных коробок «Промрукав».

Надежность:
  • материал коробок является безгалогенным («HF» – halogen-free), не содержит вредных для здоровья веществ;
  • в исполнении «Атмосферостойкие» и «Двухкомпонентные» устойчивы к фотоокислительному старению (эксплуатация на открытом воздухе при воздействии прямых солнечных лучей) по ГОСТ 20.57.406-81 (метод 211-1);
  • коробки имеют высокую стойкость к воспламенению от нагретой проволоки до 650 ˚С;
  • каждая коробка оборудована заглушками, для обеспечения степени защиты мест крепления к поверхности (через крепежные отверстия могут попасть пыль и влага);
  • единая конструкция корпуса и крышки облегчает использование коробки, крышка не потеряется и не упадет в процессе применения;

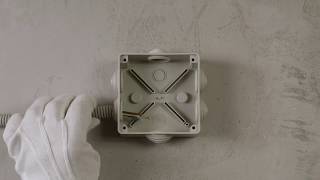

  • допускает применение коробки, как для прямого монтажа так и при помощи саморезов, коробка выдерживает усилие выстрела монтажного пистолета;
  • монтажное отверстие позволяет держаться изделию на стволе монтажного пистолета, во время пристрелки не требуется придерживать коробку рукой, что облегчает монтаж и повышает безопасность.
Преимущества коробок с откидной крышкой «Промрукав»:
  • быстрый монтаж;
  • ударопрочный материал;
  • рёбра для крепления клемм;
  • съёмный гермоввод;
  • фиксация на стволе монтажного пистолета;
  • единая конструкция коробки с крышкой
Преимущества двухкомпонентных коробок «Промрукав»:
  • высокая степень защиты IP66;
  • герметичные отверстия для крепления;
  • наличие уплотнителя в месте крепления крышки;
  • монолитное исполнение коробки с уплотнителем и гермовводами;
  • удобный в использовании гермоввод;
  • возможность монтажа при помощи монтажного пистолета и саморезов
Преимущества подъездных коробок «Промрукав»:
  • более высокий корпус коробки, для возможности ввода трубы от Ø32 до Ø50;
  • возможность быстрого монтажа с помощью пристрелки монтажным пистолетом;
  • возможность установки DIN рейки внутрь ЭМК;
  • возможность монтажа при помощи монтажного пистолета и саморезов.
Номенклатура
Технические условияТУ 27.33.13-001-52715257-2017
ЦветRAL 7035 (серый)
RAL 9005 (черный)
RAL 1001 (сосна)
RAL 8001 (бук)
Степень защиты от воздействия окружающей среды по ГОСТ 14254-2015IP55
IP66 – «Двухкомпонентные»
Климатическое исполнение по ГОСТ 15150-69УХЛ4
У1 – «Атмосферостойкие»
УХЛ1 – «Двухкомпонентные»
УХЛ2 – «Подъездная»
Температура монтажа-5 ˚С до +60 ˚С
Температура эксплуатации-25 ˚С до +40 ˚С
-45 ˚С до +60 ˚С – Двухкомпонентные
Стойкость к воздействию солнечного излучения по ГОСТ 20.57.406-81 (метод 211-1)*Соответствует (для исполнения «Атмосферостойкие» и «Двухкомпонентные»)
Материал Коробки: полипропилен или АБС-пластик (в зависимости от способа крепления крышки)
Заглушки: термоэластопласт
Комплектация В зависимости от типоразмера, электромонтажные коробки комплектуются: гермовводами, саморезами для крепления крышки, поводком для крепления крышки с основанием, заглушками монтажных отверстий.
УпаковкаИндивидуальная упаковка — термоусадочная плёнка
Для транспортировки — коробка из гофрированного картона
Гарантийный срок эксплуатации2 года со дня ввода в эксплуатацию
Установленный срок службы до заменыне менее 20 лет

* Постоянный режим облучения в течение 5 суток в камере солнечной радиации с интегральной поверхностной плотностью потока излучения 1125 Вт/м2 ± 10% (в том числе поверхностная плотность ультрафиолетовой части спектра 68 Вт/м2 ± 25%); температура в камере выдерживалась автоматически в границах 55±2 ˚С
Стойкость полимерного материала к агрессивным средам определена по ГОСТ 12020-72, определяющий сопротивляемость в баллах. Чем выше балл, тем лучше сопротивляемость материала воздействию агрессивной среды. Стойкость к различным средам оценивается по изменению их массы, причем по пятибалльной шкале.

Таблица химической стойкости полипропилена

Среда[A]/[B]
Кислоты:
1. Минеральные, средней концентрации5/5
2. Минеральные, высокой концентрации5/3
3. Органические, разбавленные5/4
4. Органические, нерастворимые в воде5/4
Растворы:
1. Минеральных солей5/5
2. Щелочей5/5
3. Окислителей4/3
Минеральные масла5/4
Растворители алифатические3/2
Растворители ароматические1/1

[А]- холодные среды; [В]- горячие среды.

1 — материал не стоек и быстро разрушается; 2 — стойкость недостаточна, к применению не рекомендуется; 3 — материал устойчив не во всех случаях; 4 — удовлетворительная; 5 — высокая стойкость.


Изменение механических свойств определено в соответствии с ГОСТ 12020 по трехбалльной шкале.

Таблица механической стойкости полипропилена

СредаБалл
H2SO4 20-60%3
HNO3 50%3
HCl до 37%3
Ацетон2;3
Этанол3
Бензол-
Фенол3

1 - пластик утратил более 15% (реактопласты — более 25%) прочности и одновременно 20% деформируемости;
2 - пластик утратил по прочности до 15% (реактопласты — до 25%), а по деформируемости до 20%;
3 – пластик утратил прочности и деформируемости материала не более чем на 10% (для реактопластов — 15%).

Коробки распределительные для открытой установки:
Внешний видАртикулВнешние размеры, ммВнутренние размеры, ммКоличество и размер вводов,
шт - мм
Количество в упаковке, шт.Чертежи (pdf)
60-020080х80х4570х70х406 - Ø 20150
60-0200-900580х80х4570х70х406 - Ø 20150
60-021090х90х4580х80х408 - Ø 20132
60-0210-900590х90х4580х80х408 - Ø 20132
60-0300108х108х56100х100х508 - Ø 2566
60-0300-9005108х108х56100х100х508 - Ø 2566
40-0351160х120х95150х110х904 - Ø 32,40,5027
40-0100Ø 75х45Ø 65х404 - Ø 20200
40-0100-9005Ø 75х45Ø 65х404 - Ø 20200
40-0105Ø 75х45Ø 65х404 - Ø 20200
40-0110Ø 80х55Ø 70х504 - Ø 20132
40-0110-9005Ø 80х55Ø 70х504 - Ø 20132
40-0115Ø 80х55Ø 70х504 - Ø 20132
40-0120Ø 90х55Ø 80х504 - Ø 20102
40-0120-9005Ø 90х55Ø 80х504 - Ø 20102
40-0125Ø 90х55Ø 80х504 - Ø 20102
40-020080х80х4570х70х406 - Ø 20132
40-0200-900580х80х4570х70х406 - Ø 20132
40-0200-800180х80х4570х70х406 - Ø 20132
40-0200-100180х80х4570х70х406 - Ø 20132
40-020580х80х4570х70х406 - Ø 20132
40-021090х90х4580х80х407 - Ø 20105
40-0210-900590х90х4580х80х407 - Ø 20105
40-0210-800190х90х4580х80х407 - Ø 20105
40-0210-100190х90х4580х80х407 - Ø 20105
40-021590х90х4580х80х407 - Ø 20105
40-0300108х108х56100х100х506 - Ø 2560
40-0300-9005108х108х56100х100х506 - Ø 2560
40-0302108х108х56100х100х506 - Ø 2560
40-0302-9005108х108х56100х100х506 - Ø 2560
40-0302-8001108х108х56100х100х506 - Ø 2560
40-0302-1001108х108х56100х100х506 - Ø 2560
40-03025108х108х56100х100х506 - Ø 2560
40-0305108х108х56100х100х506 - Ø 2560
40-0340129х89х58120х80х506 - Ø 2564
40-0340-9005129х89х58120х80х506 - Ø 2564
40-0345129х89х58120х80х506 - Ø 2564
40-0310159х119х76150х110х7010 - Ø 2528
40-0310-9005159х119х76150х110х7010 - Ø 2528
40-0315159х119х76150х110х7010 - Ø 2528
40-0320213х163х80200х150х7510 - Ø 3216
40-0325213х163х80200х150х7510 - Ø 3216
40-0321213х163х80200х150х7510 - Ø 32*16
40-03215213х163х80200х150х7510 - Ø 32*16
40-0330273х188х96260х175х9010 - Ø 327
40-0335273х188х96260х175х9010 - Ø 327
40-0331273х188х96260х175х9010 - Ø 32*7
40-03315273х188х96260х175х9010 - Ø 32*7
*Вырезные отверстия. В комплект входят 5 гермовводов.
Таблица соответствия вводного отверстия ЭМК аксессуарам для гофрированных труб или металлорукавов

Внешние размеры коробок, ммВнутренние размеры коробок, ммДиаметр вводного отверстия, мм (без гермоввода)Муфты вводные для гофрированных трубМуфты вводные для металлорукава
75х4565х4022ВМ-ГТ-16, ВМ-ГТ-20,
ВМУ-ГТ-16, ВМУ-ГТ-20
ВМ-12, ВМ-15,
ВМУ-15, ВМ 90°-15,
МВП-10, МВП-12, МВП-15
80х5570х50
90х5580х50
80х80х4570х70х40
90х90х4580х80х40
108х108х56100х100х5027ВМ-ГТ-20, ВМ-ГТ-25, ВМУ-ГТ-25ВМ-20, ВМУ-20, ВМ 90°-20,
ВМУ 90°-20, МВП-20
159х119х76150х110х70
213х163х80200х150х7536ВМ-ГТ-32, ВМУ-ГТ-32ВМ-25, ВМУ-25, ВМ 90°-25, МВП-25
273х188х96260х175х90
129х89х58120х80х5027ВМ-ГТ-20, ВМ-ГТ-25, ВМУ-ГТ-32ВМ-20, ВМУ-20, ВМ 90°-20,
ВМУ 90°-20, МВП-20
